　　1介紹

　　設置在磚混結構房屋兩端山墻內，抵抗水平風荷載的鋼筋混凝土構造柱簡稱為抗風柱。將抗風柱在水平方向連接起來、起整體加固作用的鋼筋混凝土梁簡稱為抗風橫梁。一般用于高聳、內部大空間、橫墻少的磚混結構房屋，如工業廠房、大型倉庫等。

　　2布置方法

　　抗風柱有兩種布置方法：

　　(1)、按傳統抗風柱布置。即抗風柱柱腳與基礎鉸接(或剛接)，柱頂與屋架通過彈簧片連接。按這種布置方法，屋面荷載全部由剛架承受,抗風柱不承受上部剛架傳遞的豎向荷載，只承受墻體和自身的重量和風荷載,成為名副其實的“抗風柱”。

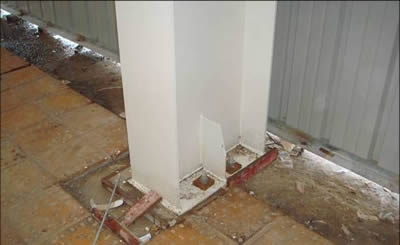

　　(2)、按門式剛架輕鋼結構布置。即抗風柱柱腳與基礎鉸接(或剛接)，柱頂與屋架鉸接。按這種布置方法，屋面荷載由剛架及抗風柱共同承擔。抗風柱同時承擔豎向荷載和風荷載。 對于第一種布置方式，抗風柱就可以按兩端簡支的梁考慮，承受計算寬度內的均布風荷載。計算長度可以按支承情況分別取值。 對于第二種布置方式，抗風柱就需要按雙向受壓的壓彎構件考慮，在抗風柱平面內承受計算寬度內的均布風荷載，同時還受軸向壓力。具體計算方法沒有文獻參考。 PKPM中STS之工具箱有抗風柱的計算，兩種計算模式都適用。但對于第二種模式，不知道它是按什么公式計算。 抗風柱的柱腳節點分剛接和鉸接兩種形式。鉸接時,基礎只承受較小的軸力和水平剪力，設計和構造件簡單。抗風柱傳遞給基礎的軸力只有抗風柱本身的重量和相鄰輕質墻面的重量。如果采用剛接,傳遞給基礎的彎矩和軸力要大得多,偏心距非常大,不利于基礎的設計。 但有時候抗風柱比較高的時候，如果柱腳還采用鉸接模式，抗風柱截面將很不經濟，這時候可以做成剛接柱腳、或者設置抗風桁架。 第一種方式在各設計院普通使用。第二種在各外資鋼結構公司和有些大的鋼結構企業使用。因邊框架受荷面積較小，屋面荷載較小，故抗風柱所受軸力不大，與只受風荷載的抗風柱相比沒有很大區別，用鋼量不會增加多少，邊框架考慮抗風柱的支承，用等截面就可以了，所以整體來說，用鋼量還是減少的。但同時會帶來一個問題，就是邊框架與中間框架的變形相差比較大，屋面板最后使用能適應大變形的鎖縫板。
